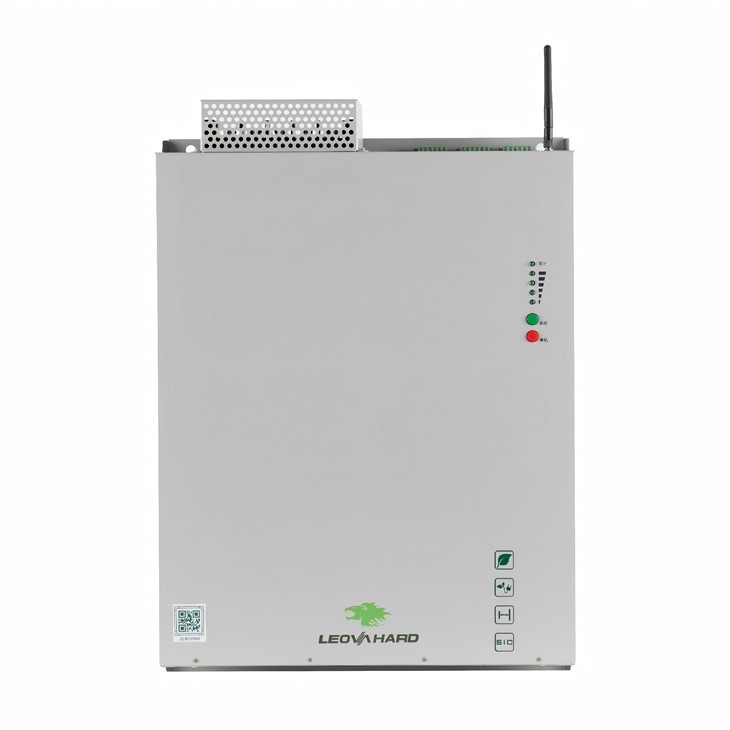

Шунтирующий активный фильтр
◆ Трех-технология, высокая плотность мощности
◆ Поддерживает три режима компенсации: гармоники, реактивная мощность и дисбаланс.
◆ Архитектура FPGA + ARM, высокая скорость вычислений и более умные интерфейсы.
◆ Стандартный размер стойки, легко устанавливается в различные стандартные шкафы-промышленности.
◆ Уникальная запатентованная технология, полностью независимый воздуховод, отсутствие каких-либо печатных плат или электронных компонентов.
Описание продукции
Шунтирующий активный фильтр, новое поколение полностью цифровых устройств подавления гармоник, независимо разработанных и выпущенных нашей компанией, предлагает явные преимущества по сравнению с традиционными технологиями: они быстрее, меньше, мощнее и проще в установке, обслуживании и отладке, они могут легко решать проблемы с качеством электроэнергии.
Шунтирующие активные фильтры используют технологию силовой электроники. Основная цепь включает в себя: автоматические выключатели, быстродействующие-предохранители, устройства защиты от перенапряжения, главные контакторы, снабберные контакторы, индукторы,-подключаемые к сети, LC-фильтры, преобразователи и конденсаторы для хранения энергии постоянного тока.
Система управления активным фильтром гармоник включает в себя DSP+FPGA, схемы расчета командного тока и схемы управления отслеживанием тока, позволяющие устанавливать параметры и получать команды управления. Фильтр гармоник мощности использует трансформатор тока для определения тока нагрузки. Чип обработки данных преобразует аналоговый сигнал в цифровой сигнал, который затем отправляется на внутренний DSP. Путем алгоритмической обработки сигнал извлекается из гармонических составляющих тока нагрузки. Затем система управления выдает командный сигнал, который использует управление SVPWM в качестве управляющего сигнала для управления внутренними IGBT. Это дает инвертору команду генерировать гармонический ток, равный по величине и противоположный по направлению току гармоник нагрузки, который затем подается в сеть для фильтрации гармоник.
Техническая спецификация
| Электрические параметры | |
| Способ подключения | Три-фаза, три-провода, три-фазы, четыре-провода |
| Рабочее напряжение | 380V(±20%) |
| Рабочая частота | 50/60 Гц, ±10% |
| Характеристики продукта | 50,75,100A,150A,200A |
| Характеристики трансформатора тока | 50:5 ~ 30000:5 |
| Шум | <65 дБ |
| Функции | |
| Коммутационные устройства | БТИЗ |
| Частота переключения | >20 кГц |
| Методы отвода тепла | Интеллектуальное воздушное охлаждение |
| Контроль рассеивания тепла | Адаптивная регулировка скорости вентилятора |
| Функции защиты | Защита от перенапряжения, пониженного напряжения, перегрева, перегрузки по току, короткого замыкания |
| Компенсация производительности | |
| Скорость фильтрации гармоник | ＞95% |
| Потеря активной мощности | ＜3% |
| Диапазон фильтрации гармоник | Гармоники со 2-й по 50-ю можно контролировать и настраивать индивидуально. |
| Общее время ответа | <10 мс |
| Подавление резонанса | Активное торможение |
| Интерфейс дисплея | |
| Экран дисплея | Полноцветный сенсорный экран длиной 7-футов (корпусного типа) |
| Язык | Китайский, английский и настраиваемые языки |
| Дисплей батареи | Отображение коэффициента искажений, коэффициента мощности, мощности, напряжения, тока и других данных. |
| Интерфейс связи и тип протокола | RS485, протокол Modbus |
| Условия окружающей среды | |
| Рабочая температура | -10 градусов ~+40 градусов |
| Относительная влажность | <95%, no condensation |
| Высота | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Другие | |
| Уровень защиты | Степень защиты IP20, другие степени защиты доступны по запросу. |
| Способ установки | Монтаж в стойке-, на стене-, в конфигурации со встроенным шкафом. |
Q&A
1. Каковы режимы работы активного фильтра гармоник?
Активный фильтр гармоник может работать в трех режимах:
- Режим выбора: позволяет выбрать гармоники, которые необходимо устранить, и включает функцию балансировки нагрузки.
- Полногармонический режим: устраняет все гармоники и компенсирует реактивную мощность в реальном времени.
- Режим только гармоник-: устраняет гармоники, но не влияет на реактивную мощность.
2. Что означает «топология» в активном фильтре гармоник?
Проще говоря, топология относится к расположению полупроводниковых приборов внутри активного фильтра гармоник, используемого для генерации компенсационного тока. На рынке представлены две основные топологии: двух-уровневая и трех-уровневая топология NPC (зажим нейтральной точки). Количество уровней напряжения определяет точность выходного сигнала фильтра и нагрузку на полупроводниковые приборы. Чем больше уровней, тем ниже напряжение, тем меньше выделяется тепла и тем выше производительность.
