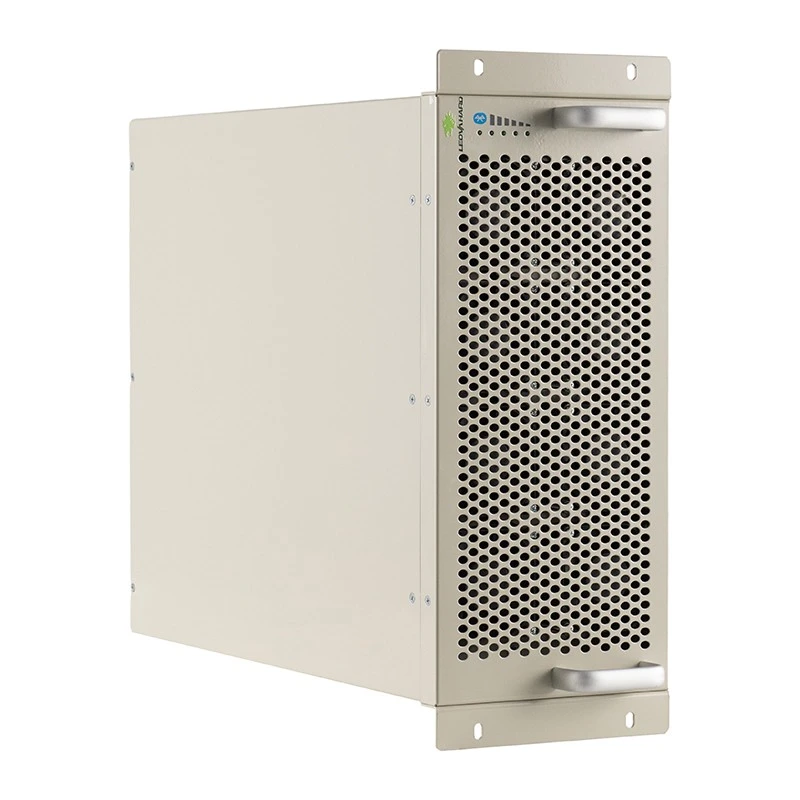

Фильтр гармоник активной мощности
Active harmonic filter(SiC) is a new generation of active power filter (APF) designed with silicon carbide materials. Its dual-core design offers faster operation, lower losses, and higher device efficiency (>99%). Помимо динамической компенсации гармоник, продукты APF также могут компенсировать реактивную мощность, решая проблемы качества электроэнергии, такие как колебания напряжения и мерцание. В продуктах APF используются самые современные---технологии управления для полностью автоматического управления, что делает их предпочтительным выбором для устранения гармоник.
Описание продукции
Активный фильтр гармоник SiC — это-полностью цифровое устройство подавления гармоник следующего поколения, разработанное-нашей компанией. По сравнению с традиционной технологией она предлагает явные преимущества, такие как более быстрое время отклика, компактный размер, расширенная функциональность, простота установки и обслуживания, а также простой ввод в эксплуатацию. Он может эффективно и легко решать проблемы с качеством электроэнергии. APF динамически компенсирует гармоники, эффективно решая такие проблемы, как низкий коэффициент мощности и трехфазный дисбаланс качества электроэнергии.
В основном силовом устройстве используется полупроводниковый компонент нового-поколения SiC Mosfet, который обеспечивает частоту переключения более 100 кГц, высокую плотность мощности, низкие потери и высокий КПД, а также степень фильтрации гармоник до 97 %. Он поддерживает несколько режимов компенсации, включая гармоники, реактивную мощность и трехфазный дисбаланс. PCBA полностью герметичен, что обеспечивает защиту от пыли, конденсата и солевого тумана. Устройство предлагает гибкие варианты установки (монтируется в шкафу-или на стене-), а обслуживание является простым.
Особенности продукта
Техническая спецификация
| Электрические параметры | |
| Способ подключения | Три-фаза, три-провода, три-фазы, четыре-провода |
| Рабочее напряжение | 380V/220V±20% |
| Рабочая частота | 50/60 Гц, ±10% |
| Характеристики продукта | 30A, 50A, 75A, 100A, 150A |
| Характеристики трансформатора тока | 50:5 ~ 20000:5, 50:1~20000:1 |
| Шум | <65 дБ |
| Технические характеристики | |
| Коммутационные устройства | SiC Мосфет |
| Частота переключения | >100 кГц |
| Методы отвода тепла | Интеллектуальное воздушное охлаждение |
| Контроль рассеивания тепла | Адаптивная регулировка скорости вентилятора |
| Функции защиты | Защита от перегрузки по выходному току, защита от ограничения выходного тока, защита от перегрева, защита от перенапряжения на шине постоянного тока, защита от пониженного напряжения на входе переменного тока, защита от перенапряжения на входе переменного тока, защита от сбоев системы управления, защита от повреждения компонентов главной цепи и защита от отключения |
| Компенсация производительности | |
| Скорость фильтрации гармоник | ＞97% |
| Общая эффективность | Больше или равно 99 % |
| Потеря активной мощности | ＜1% |
| Диапазон фильтрации гармоник | Гармоники со 2-й по 50-ю можно контролировать и настраивать индивидуально. |
| Общее время ответа | <5 мс |
| Подавление резонанса | Активное торможение |
| Интерфейс дисплея | |
| Экран дисплея | Полноцветный сенсорный экран диагональю 7-футов |
| Язык | Китайский, английский и настраиваемые языки. |
| Дисплей батареи | Отображает данные, включая уровень искажений, коэффициент мощности, мощность, напряжение и ток. |
| Интерфейс связи и тип протокола | Протоколы RS485, TCP/IP, Modbus и передача данных на большие расстояния-4G. |
| Условия окружающей среды | |
| Рабочая температура | -25 градусов ~+50 градусов |
| Относительная влажность | <95%, no condensation |
| Высота | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Другие | |
| Уровень защиты | Степень защиты IP20, другие степени защиты доступны по запросу. |

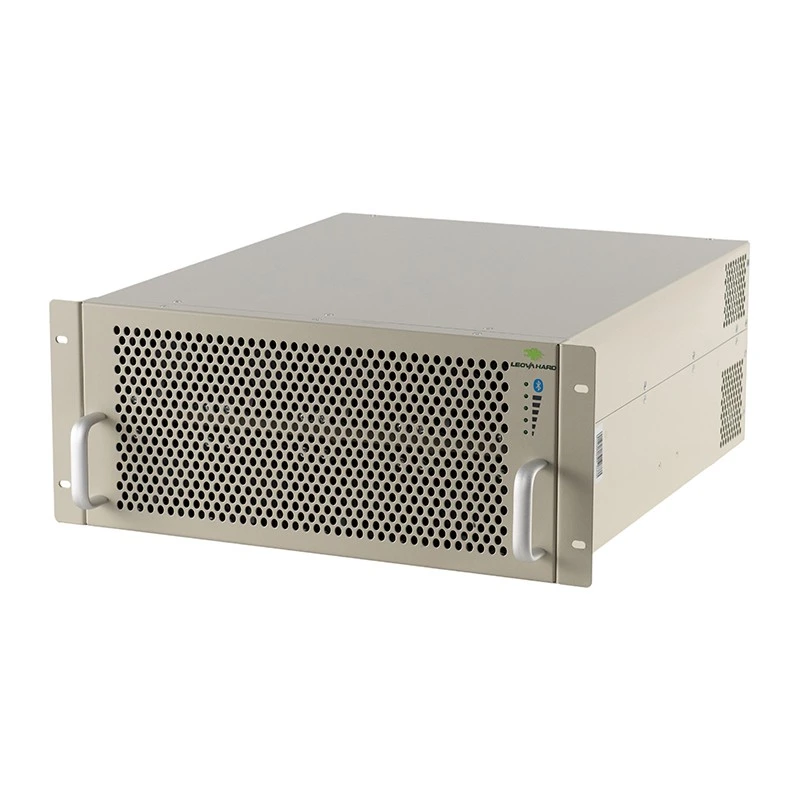

| Способ установки | Монтаж в стойке-, на стене-, в конфигурации со встроенным шкафом. |
Q&A
Каковы преимущества повышения энергоэффективности SiC MOSFET?
Благодаря низким потерям проводимости и высокой эффективности переключения SiC MOSFET имеют значительно более высокий коэффициент энергоэффективности, чем традиционные IGBT.
1. Повышенная эффективность системы. Низкие-потери SiC MOSFET значительно повышают общую эффективность системы. В приложениях фильтрации активной мощности это приводит к меньшим потерям энергии и более высокому использованию энергии.
2. Увеличенный срок службы устройства. Меньшие потери приводят к меньшему выделению тепла, что помогает продлить срок службы других компонентов системы, дополнительно повышая надежность системы и экономическую-эффективность.
Каковы преимущества SiC MOSFET?
Напротив, SiC MOSFET реализуют высокие выдерживаемые напряжения, низкое-сопротивление в открытом состоянии и высокую-скорость переключения благодаря характерным характеристикам SiC (и его свойствам с широкой запрещенной зоной). В отличие от IGBT, структура устройства не генерирует хвостовой ток, а это означает, что потери на переключение можно поддерживать на низком уровне.
